Draw.io流程图绘图工具 V28.0.4便携版

Tags：

Draw.io（又名Diagrams.net）是一款开源免费的跨平台流程图绘制工具，其专业级功能与零成本策略在科研、IT、教育领域迅速崛起。作为Visio的强力替代品，核心优势在于全功能免费开放——从基础流程图到UML架构图、网络拓扑图，用户无需付费解锁高级功能，彻底打破传统绘图软件的订阅制壁垒。软件采用矢量图形引擎，确保缩放无损精度，内置300+形状库覆盖常规绘图场景，并支持自定义图标导入。更值得称道的是其协作能力：多人可实时共编同一图表，修改记录自动同步，大幅提升团队效率。文件兼容性同样出众，支持导入Gliffy、Visio文件，导出则涵盖PNG、PDF、SVG等10+格式，满足论文插入、网页嵌入等多元需求。

Draw.io流程图绘图工具操作说明

1.多端启动：
访问官网直接使用网页版，或下载桌面版（GitHubReleases页提供全平台安装包）
2.语言切换：
首次启动后点击Language→选择简体中文→重启生效
3.元素操作：
从左侧库拖拽图形至画布
双击元素编辑文字，右侧面板调整样式/颜色/字体
按Ctrl+鼠标左键多选，用“调整图形”工具对齐分布
4.智能连接：
悬停元素显示连接点→拖动箭头至目标元素→右侧修改连线样式（折线/弧线/箭头类型）
5.公式插入：
启用其他→数学排版→将LaTeX公式（如$$\sqrt{x^2+1}$$粘贴至文本框
6.导出分享：
文件→导出为选择PNG/PDF等格式，建议缩放200%获取高清图

Drawio流程图绘图工具使用方法

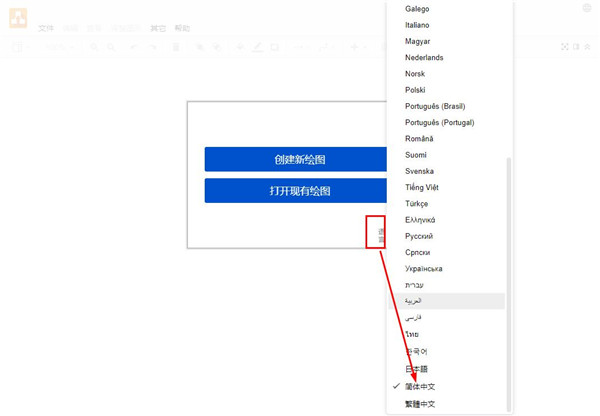

1、首先打开draw.io desktop，发现默认是英文语言，这时点击Language选择简体中文，再关闭软件后重新打开就是中文界面了；

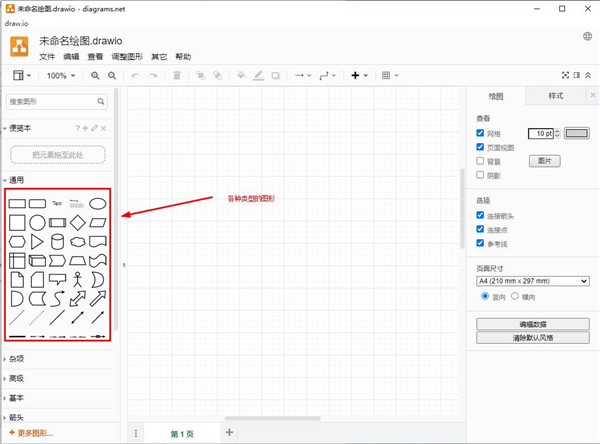

2、提供了多种图形供用户挑选，如箭头、基本、通用等；

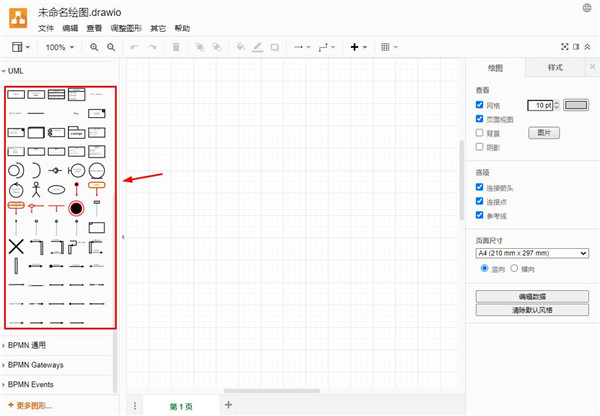

3、有各种各样的UML类图，能满足日常使用需求；

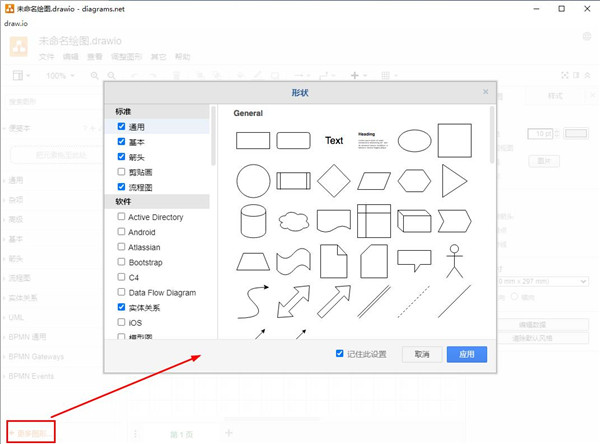

4、除了软件界面上较常用的，还有更多的图形形状可以选择，如图所示：

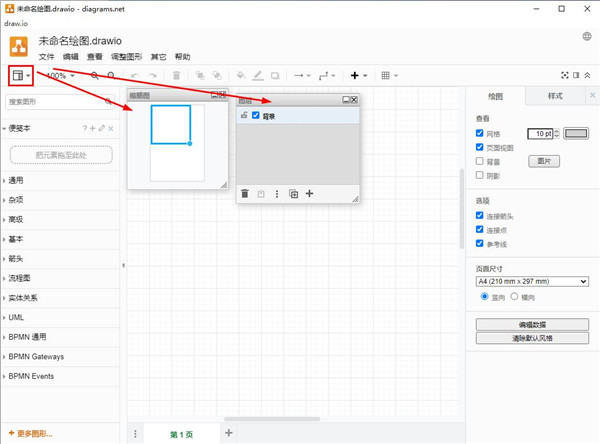

5、可以将画布缩小进行查看，并能够进行图层设置，如图所示：

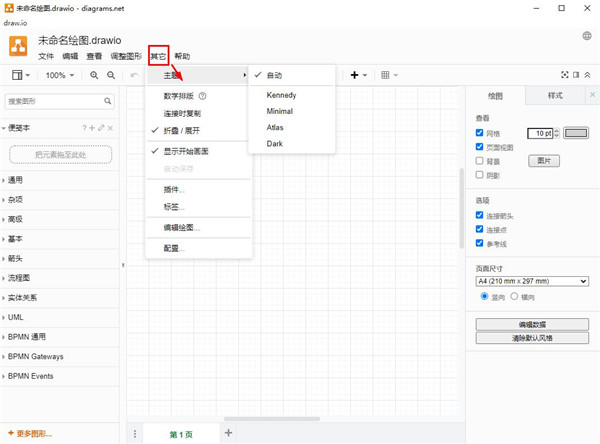

6、有数字排版、插件、标签、配置等选项，如图所示：

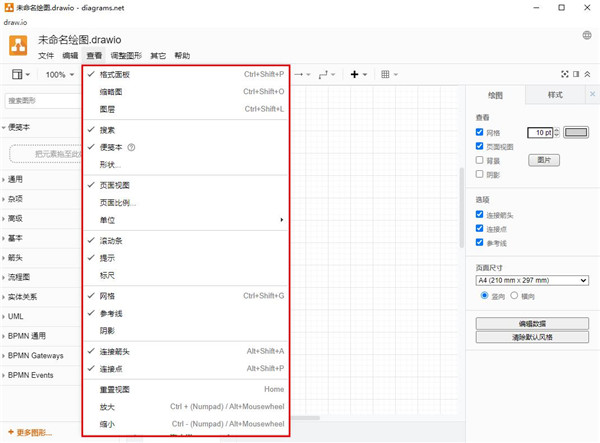

7、视图中有网格、阴影、参考线、便笺本等之类，如图所示：

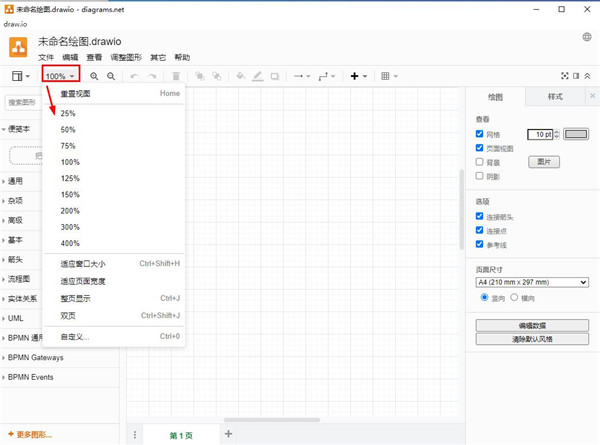

8、可将画布设置成双页面再进行设置，如图所示：

9、可以直接选中格式进行结构图的设置，如图所示：

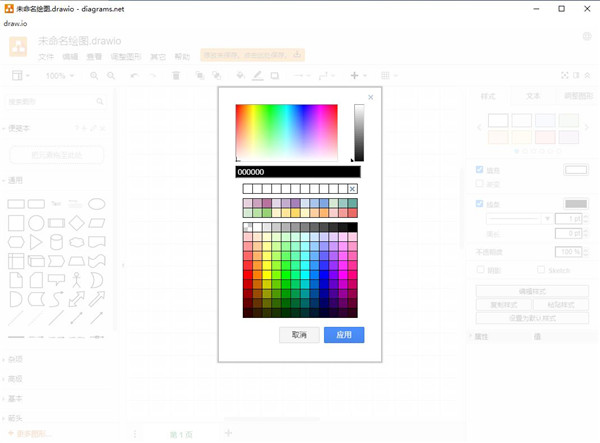

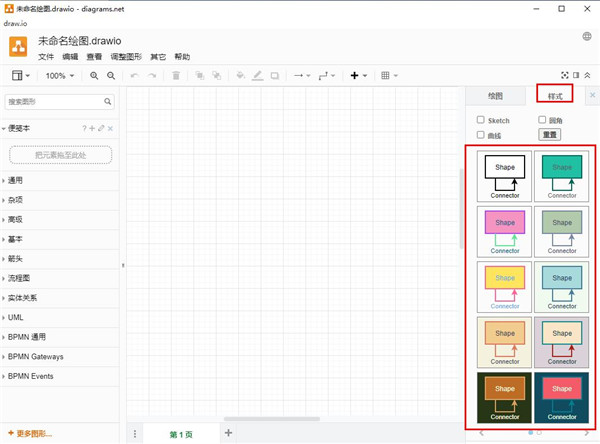

10、提供了多种颜色使用，还有更多实用功能等你来体验，如图所示：

Draw.io流程图绘图工具特点

1.真免费无阉割：
所有模板、功能完全开放，无付费墙
2.闪电级协作：
多用户实时编辑同一图表，变更即时可见
3.Visio无缝迁移：
支持.vsdx/.gliffy文件一键导入编辑
4.科研友好型设计：
原生LaTeX公式支持，精准匹配学术绘图
5.跨平台同步：
文件存本地/Dropbox/Git，各终端一致体验
6.开放生态：
GitHub开源代码，支持企业私有化部署

常见问题解决方法

Q1：安装后界面仍为英文怎么办？
需手动切换：右下角Language滑到底选简体中文重启生效。
Q2：连接线无法精准锚点怎么办？
鼠标悬停（非点击）元素显示16个连接点，拖动箭头至目标点。
Q3：导出图片模糊怎么办？
导出PNG时调缩放比例至200%，关闭“阴影”选项提升边缘清晰度。
Q4：协作编辑冲突怎么办？
启用变更跟踪，冲突时自动生成分支版本，手动合并差异。
Q5：文件意外损坏怎么办？
检查同目录下.bak备份文件，重命名为.drawio恢复；或用文本编辑器修补XML结构。
